| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE |
| मॉडल संख्या: | XHSZ506S |

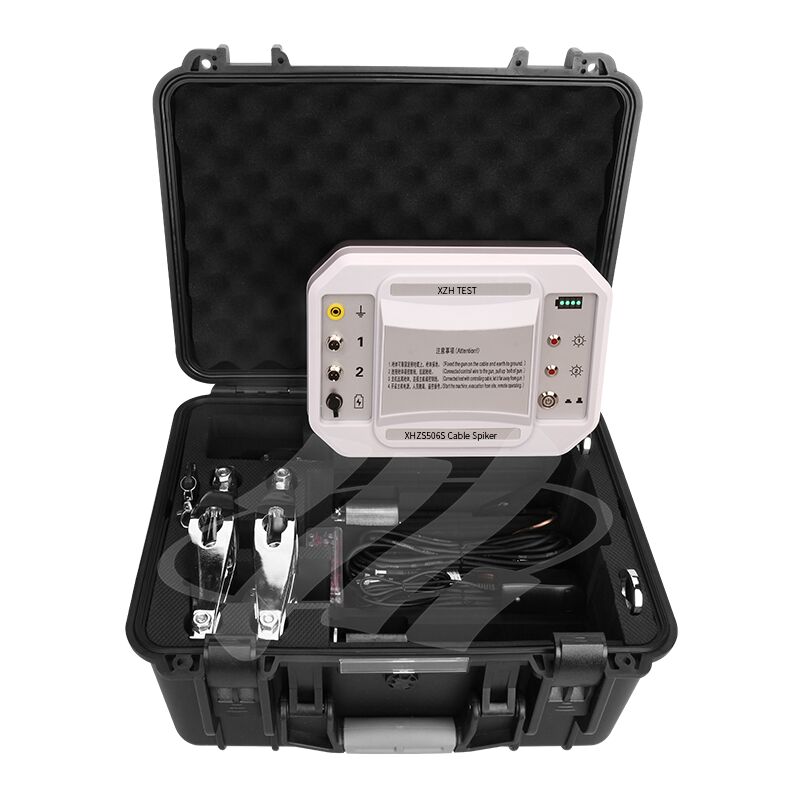

XHZS506S
यह केबल स्पाइकर XHZS506S एक विशेष उपकरण है, जिसका मुख्य रूप से केबल की पहचान और काटने से पहले केबलों की आगे विनाशकारी पहचान के लिए उपयोग किया जाता है।
पावर केबल निर्माण की प्रक्रिया में, बिछाई गई केबलों को स्थानांतरित और मरम्मत करते समय, संबंधित केबलों को काटना अक्सर आवश्यक होता है। ऑपरेटर की व्यक्तिगत सुरक्षा को पूरी तरह से सुनिश्चित करने के लिए। सबसे पहले, यह निर्धारित करना आवश्यक है कि साइट पर संबंधित केबलें चालू हैं या नहीं। पुष्टि के बाद ही संबंधित केबलों को काटा जा सकता है।
केबल के चालू होने की पूर्ण पुष्टि करने की विधि वर्तमान में केवल यांत्रिक पंचर द्वारा केबल को जमीन के सापेक्ष या चरण के सापेक्ष शॉर्ट-सर्किट करने की विधि है।
केबल स्टैबिंग डिवाइस एक रिमोट कंट्रोल/ऑटोमैटिक पियर्सिंग डिवाइस को अपनाता है, जो साइट पर संबंधित केबलों को एक बार में नुकसान पहुंचा सकता है और छेद कर सकता है। यदि केबल चालू है, तो छेद करते समय केबल फट जाएगी, अन्यथा केबल चालू नहीं होगी।
यह दो भागों से बना है: शूटर और कंट्रोलर:
कार्य सिद्धांत
शूटर एक कम गति वाला पिस्टन प्रकार का विशेष उपकरण है जिसे विशेष रूप से केबल को स्टैब करने के लिए डिज़ाइन किया गया है। इसकी संरचना उचित और हल्की है, और इसे स्थापित करना और ठीक करना अत्यंत सुविधाजनक है। इसे किसी भी कोण पर स्थापित किया जा सकता है। कंट्रोलर उन्नत इलेक्ट्रॉनिक डिटेक्शन सर्किट को अपनाता है। डिवाइस केबल में एक लोहे की कील को दूर से लॉन्च कर सकता है, जिससे केबल शॉर्ट-सर्किट हो जाती है। यदि केबल चालू है, तो उसे शूट करना और डिस्चार्ज करना होगा। यदि कोई बिजली नहीं है, तो यह एक ऐसी केबल है जिसे बंद कर दिया गया है।
| केबल व्यास (मिमी) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| कीलों का विनिर्देश | PS27C8 | PS37C8 | PS47C8 | PS52C8 | ||||
| स्पेक। | काला | नीला | पीला | लाल | अनुशंसा | 35kV और उससे कम | 35kV से ऊपर |
| शक्ति | न्यूनतम | छोटा | मध्यम | बड़ा | S1 पीले रंग के साथ | S1 लाल (6.8*11mm) के साथ |
कार्य विवरण
केबल स्पाइकर के लिए, एक सिंगल शूटर एक बार में केबल पर केवल एक शॉर्ट-सर्किट पॉइंट उत्पन्न कर सकता है, और एक डबल शूटर एक बार में केबल पर दो शॉर्ट-सर्किट पॉइंट उत्पन्न कर सकता है। चूंकि थ्री-फेज केबल आमतौर पर "品" के आकार में होती है, यदि एक सिंगल शूटर को छेद दिया जाता है, तो यह केवल "品" के गैप में छेद करेगा (यानी, दो चरणों के बीच का गैप) पूरे केबल में प्रवेश किए बिना। अस्तित्व एक वास्तविक शॉर्ट-सर्किट नहीं बना सकता है, यानी, यह स्टैबिंग के उद्देश्य को प्राप्त नहीं कर सकता है। डुअल शूटर कॉन्फ़िगरेशन का उपयोग करने की अनुशंसा की जाती है। जब डुअल शूटर का शामिल कोण 120° नहीं होता है, तो कम से कम एक शूटर स्टैबिंग के उद्देश्य को प्राप्त कर सकता है और एक शॉर्ट-सर्किट पॉइंट बना सकता है।
उत्पाद सुविधाएँ
1. जब दो शूटरों के बीच का कोण 120° नहीं होता है, तो कम से कम एक शूटर छेद करने के उद्देश्य को प्राप्त कर सकता है और एक शॉर्ट-सर्किट पॉइंट बना सकता है;
2. यह वायर्ड + वायरलेस रिमोट कंट्रोल को अपनाता है, और दीवार के माध्यम से दूर से नियंत्रित किया जा सकता है;
3. इसका उपयोग एसी और डीसी दोनों के लिए किया जा सकता है, जिसमें बिल्ट-इन लिथियम बैटरी पैक और एक बड़ी क्षमता वाला ऊर्जा भंडारण उपकरण है, और इसमें लंबा चार्जिंग समय है;
4. यह आकार में छोटा और वजन में हल्का है, जो बाहरी उपयोग के लिए बहुत उपयुक्त है।
ऑपरेशन इंटरफ़ेस परिचय
1. ग्राउंडिंग: उपकरण का ग्राउंडिंग पॉइंट, सुरक्षा सुरक्षा;
2. आउटपुट 1: शूटर बॉडी से कनेक्ट करने के लिए उपयोग किया जाता है;
3. आउटपुट 2: शूटर बॉडी से कनेक्ट करने के लिए उपयोग किया जाता है;
4. चार्जिंग: DC12V चार्जिंग पोर्ट, चार्जिंग शुरू करने के लिए 12V चार्जर से कनेक्ट करें;
5. स्विच: वर्किंग पावर चालू/बंद करें;
6. इंडिकेटर लाइट 1: जब आउटपुट 1 काम कर रहा हो, तो इंडिकेटर लाइट चालू हो;
7. इंडिकेटर लाइट 2: जब आउटपुट 2 काम कर रहा हो, तो इंडिकेटर लाइट चालू हो;
8. पावर इंडिकेटर: जब बिल्ट-इन बैटरी काम कर रही हो, तो यह वास्तविक समय में बैटरी पावर को इंगित करता है।
फील्ड वायरिंग
पैकिंग सूची
1. कंट्रोलर: केबल पंचर एक्शन प्रक्रिया को अंजाम देने के लिए शूटर को नियंत्रित करें;
2. रिमोट कंट्रोल: रिमोट कंट्रोल के दो बटन (A.B) कंट्रोलर के आउटपुट 1 और आउटपुट 2 के अनुरूप हैं;
3. बुलेट: छेद करते समय चैंबर में लोड किया जाता है;
4. कीलें: छेद करते समय उन्हें कील ट्यूब में डालें;
5. शूटर
6. आउटपुट लाइन: कंट्रोलर और शूटर के बीच कनेक्शन लाइन;
7. ग्राउंड वायर: शूटर और ग्राउंड ड्रिल के बीच कनेक्शन वायर;
8. ग्राउंड ड्रिल: आम तौर पर, साइट पर कोई औपचारिक ग्राउंडिंग पॉइंट नहीं होता है, इसलिए डालने के लिए एक विश्वसनीय जमीन खोजें;
9. स्क्रूड्राइवर, सॉकेट, टेस्ट ट्यूब ब्रश: शूटर की सफाई के लिए सहायक उपकरण;
10. पावर कॉर्ड (चार्जर): कंट्रोल बॉक्स चार्जिंग केबल।
