XHGX507 भूमिगत केबल पाइप लोकेटर मुख्य रूप से केबल दोष स्थान, केबल पहचान, केबल पथ और गहराई माप के लिए प्रयोग किया जाता है।यह उन कार्यों को पूरा कर सकता है जो अतीत में केवल कुछ उपकरणों के सेट द्वारा पूरा किए जा सकते थे.
कार्य सिद्धांत
भूमिगत केबल पाइप लोकेटर को विद्युत चुम्बकीय प्रेरण विधि और संचार सिद्धांत के अनुप्रयोग के आधार पर डिजाइन किया गया है।
1विद्युत चुम्बकीय संकेत प्रेषक द्वारा उत्पन्न किया जाता है, और संकेत विभिन्न संचरण कनेक्शन विधियों के माध्यम से परीक्षण के तहत भूमिगत केबल को प्रेषित किया जाता है।
2भूमिगत केबल के विद्युत चुम्बकीय संकेत को प्रेरित करने के बाद, केबल पर एक प्रेरित धारा उत्पन्न होती है, और प्रेरित धारा केबल के साथ दूर तक फैलती है।
3वर्तमान के प्रसार की प्रक्रिया में, विद्युत चुम्बकीय तरंगों भूमिगत केबल के माध्यम से जमीन पर विकिरित कर रहे हैं. जब रिसीवर जमीन पर पता चलता है,विद्युत चुम्बकीय तरंग संकेत केबल के ऊपर जमीन पर प्राप्त किया जाएगा.
4भूमिगत केबल की स्थिति, दिशा और दोष प्राप्त संकेत की शक्ति के परिवर्तन से आंका जा सकता है।
विशेषताएं
●बड़ी स्क्रीन वाला एलसीडी सिग्नल की ताकत प्रदर्शित करता है और बार, तीर और आवाज संकेत ऑपरेटर को केबल की भूमिगत स्थिति और दोष बिंदु का आकलन करना आसान बनाते हैं।एक व्यक्ति यह सब कर सकता है.
●पूरी तरह से डिजिटल डिजाइन, स्पष्ट बड़े स्क्रीन एलसीडी ग्राफिक डिस्प्ले और विश्वसनीय पोजिशनिंग
●पोर्टेबल और हल्का, ले जाने में आसान
●इंटरनल रिचार्जेबल बैटरी
●केबल लूप प्रतिरोध को मापने के लिए अंतर्निहित ओममीटर
●पृथ्वी से 2MΩ तक की इन्सुलेशन खराबी का पता लगाने के लिए इस्तेमाल किया जा सकता है
●रात के समय काम करने के लिए बैकलाइट के साथ
●केबल लूप प्रतिरोध को मापने के लिए अंतर्निहित ओममीटर
●केबल की गहराई और धारा प्रदर्शित करें
मुख्य घटक

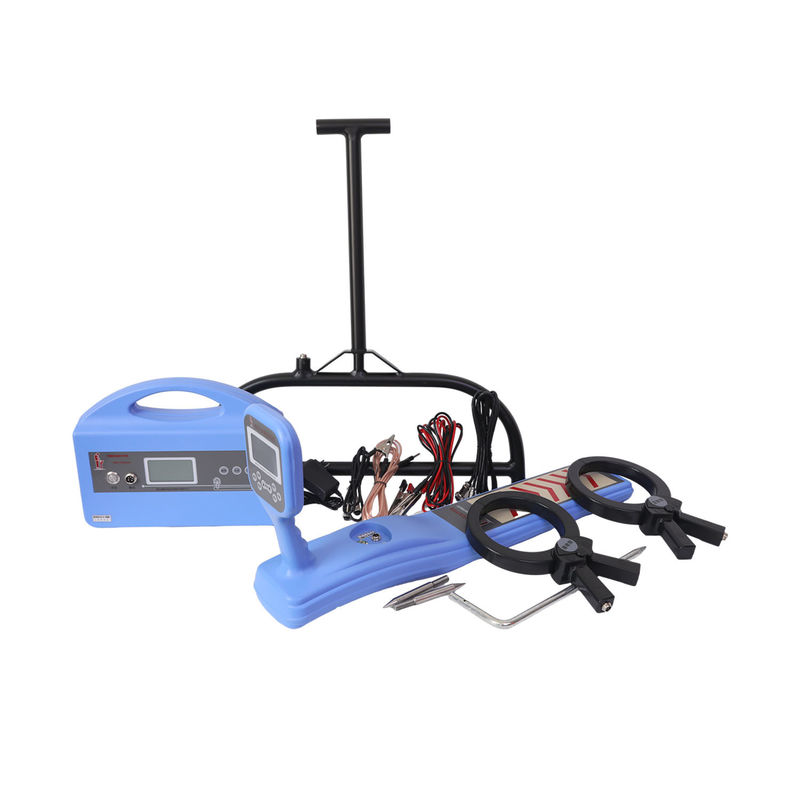

यह केबल पाइप लोकेटर मुख्य रूप से ट्रांसमीटर और रिसीवर से बना है, जिसमें दो क्लैंप, एक ए-फ्रेम और आवश्यक कनेक्शन तारों के सामान हैं।
|
कार्य आवृत्ति |
निम्न आवृत्ति (815Hz), मध्यवर्ती आवृत्ति (8kHz), उच्च आवृत्ति (33kHz), रेडियो आवृत्ति (83kHz) |
|
कार्य मोड |
प्रत्यक्ष कनेक्शन विधि, युग्मन विधि (कलिपर विधि), प्रेरण विधि |
|
मिलान भार |
5 ओम ₹3000 ओम |
|
प्रतिबाधा प्रदर्शन |
5 अंक |
|
अति ताप और अति धारा |
स्वतः सुरक्षा |
|
पावर आउटपुट |
निम्न गियर, मध्य गियर, उच्च गियर |
| कार्य आवृत्ति |
निम्न आवृत्ति (815 हर्ट्ज), मध्यवर्ती आवृत्ति (8kHz), उच्च आवृत्ति (33 kHz), रेडियो आवृत्ति (83 kHz), निष्क्रिय आवृत्ति 50 हर्ट्ज |
| एंटीना मोड |
घाटी पद्धति (शून्य मूल्य मोड), क्रस्ट पद्धति (पीक मोड), चरण वोल्टेज पद्धति और क्लैंप करंट पद्धति (ए-फ्रेम) |
| वर्तमान संकेत |
परीक्षण केबल के प्रभावी वर्तमान मूल्य को प्रदर्शित करें (इकाईः mA) |
| कार्य तापमान | -10°C+55°C |
| शक्ति संकेतक | ग्राफिक डिस्प्ले |
| बैटरी जीवन |
निरंतर कार्य> 8 घंटे: अंतराल से कार्य> 16 घंटे |
| सिग्नल की ताकत का संकेत |
सीढ़ी आरेख, डिजिटल रेंज 0-999 |
| नियंत्रण प्राप्त करना | मैनुअल समायोजन, गतिशील सीमा 100dB |
| पता लगाने की गहराई |
अधिकतम पता लगाने की गहराई लगभग 10 मीटर है |
| अधिकतम पता लगाने की दूरी |
अच्छी इन्सुलेशन वाली केबल प्रत्यक्ष कनेक्शन विधि में 15 किमी तक हो सकती है |
| गहराई माप |
तीन अंकों को प्रदर्शित करने के लिए गहराई कुंजी दबाएँ, अधिकतम गहराई 10 मीटर तक मापा जा सकता है |
| सटीकता |
कम आवृत्तिः ± (((1-5)%≤2.5m रेडियो आवृत्तिः ± (((5-12)%≤2.5m |
पैकेज- एल्यूमीनियम मिश्र धातु सुरक्षात्मक बॉक्स लकड़ी के मामले
