| Place of Origin: | Xi'an, Shaanxi, China |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE/ISO |
| Model Number: | XHHD523L |
इसके लिए डिज़ाइन किया गया: एचवी केबल कमीशनिंग टीमें, यूटिलिटी केबल रखरखाव विभाग, केबल इंजीनियरिंग ठेकेदार, सबस्टेशन टेस्ट कर्मी
मुख्य मूल्य: 10kV से 500kV सिंगल-कोर और थ्री-कोर पावर केबलों पर बाहरी शीथ इंसुलेशन फॉल्ट का पता लगाएं, उनका पता लगाएं और सत्यापित करें — एक पोर्टेबल उपकरण में स्टेप वोल्टेज पिनपॉइंटिंग और डीसी विदस्टैंड परीक्षण का उपयोग करके।
उच्च-वोल्टेज XLPE पावर केबलों पर 110kV और उससे ऊपर की रेटिंग वाली, बाहरी शीथ रक्षा की पहली पंक्ति है। HDPE सामग्री से निर्मित और DC 25kV/5min पर फैक्ट्री-परीक्षण किया गया, जिसमें दसियों माइक्रोएम्प्स जितना कम लीकेज करंट हो, एक स्वस्थ शीथ दशकों तक सुरक्षा प्रदान करती है। लेकिन एक बार केबल जमीन में बिछ जाने के बाद, वास्तविकता सामने आती है — स्थापना के दौरान बैकफिल क्षति, वर्षों के संचालन के बाद दीमक का प्रवेश, ग्राउंडिंग बॉक्स पर पानी का प्रवेश, और ट्राइफर्केशन जोड़ों पर यांत्रिक तनाव धीरे-धीरे शीथ की अखंडता को खराब करते हैं।
जब शीथ विफल हो जाती है, तो धातु की स्क्रीन ग्राउंड नमी के संपर्क में आ जाती है, जिससे जंग लग जाता है और अंततः स्क्रीन टूट जाती है। पारंपरिक फॉल्ट लोकेशन विधियाँ — कंडक्टर-टू-कंडक्टर या कंडक्टर-टू-ग्राउंड फॉल्ट के लिए डिज़ाइन की गई हैं — इन शीथ-टू-ग्राउंड दोषों का मज़बूती से पता नहीं लगा सकती हैं। XHHD523L इस अंतर को भरने के लिए विशेष रूप से बनाया गया है, जो शीथ परत पर नियंत्रित उच्च-वोल्टेज दालें प्रदान करता है और स्टेप वोल्टेज विधि का उपयोग करके रिसाव बिंदु का सटीक पता लगाता है।
| उपयोगकर्ता प्रोफ़ाइल | अनुप्रयोग परिदृश्य |
|---|---|
| एचवी केबल कमीशनिंग इंजीनियर | नए 110kV-500kV केबल सर्किट को ऊर्जावान करने से पहले पोस्ट-इंस्टॉलेशन शीथ अखंडता सत्यापन। GB50150-2006 हैंडओवर स्वीकृति से पहले बाहरी शीथ के डीसी विदस्टैंड परीक्षण की आवश्यकता है। |
| यूटिलिटी केबल रखरखाव टीमें | इन-सर्विस केबल शीथ का वार्षिक निवारक परीक्षण। स्क्रीन ब्रेकडाउन और मजबूर आउटेज में बढ़ने से पहले प्रारंभिक दोषों का शीघ्र पता लगाना। |
| फॉल्ट इन्वेस्टिगेशन विशेषज्ञ | दबे हुए केबलों पर शीथ ग्राउंड फॉल्ट का पता लगाना जहां दोष कई साल पुराना हो सकता है, गहराई में दबा हो, या जटिल मिट्टी की स्थिति से घिरा हो — ऐसे मामले जहां परीक्षण खुदाई निषेधात्मक रूप से महंगी है। |
| निर्माण और स्थापना ठेकेदार | केबल बिछाने और बैकफिलिंग के तुरंत बाद शीथ की स्थिति का सत्यापन, जब स्थापना क्षति अभी भी मरम्मत के लिए सुलभ हो। |
क्षेत्र में यह क्यों मायने रखता है: एक कमीशनिंग इंजीनियर एक नए 110kV सर्किट पर 10kV/1min शीथ विदस्टैंड परीक्षण पूरा करता है — और लीकेज करंट बढ़ जाता है। खुदाई की योजना बनाने के लिए पैक अप करके कार्यालय लौटने के बजाय, वे लोकेटिंग मोड पर स्विच करने के लिए एक बटन दबाते हैं, ए-फ्रेम को तैनात करते हैं, और साइट पर रहते हुए दोष का पता लगाते हैं। वही उपकरण, वही केबल कनेक्शन, कोई पुनर्गठन नहीं।
| पैरामीटर | विनिर्देश |
|---|---|
| इनपुट पावर | AC 220V ±10%, 50Hz ±2Hz |
| आउटपुट वोल्टेज | 0–10 kV DC (स्क्वायर वेव, एडजस्टेबल) |
| आउटपुट करंट | 0–200 mA |
| आउटपुट क्षमता | 2 kVA |
| फ्रीक्वेंसी रेंज | 0.2Hz – 5Hz (लोकेटिंग मोड में लगातार एडजस्टेबल) |
| लागू केबल रेंज | 10kV–500kV सिंगल-कोर और थ्री-कोर HV/EHV पावर केबल |
| टेस्ट स्टैंडर्ड अनुपालन | GB50150-2006 (केबल आउटर शीथ हैंडओवर और प्रिवेंटिव टेस्टिंग), क्रॉस-इंटरकनेक्ट सिस्टम टेस्टिंग |
| सुरक्षा सुरक्षा | जीरो-पोजीशन स्टार्ट इंटरलॉक, स्टॉप पर ऑटोमैटिक डिस्चार्ज (एचवी आउटपुट कट होने पर शून्य हो जाता है), ओवर-करंट प्रोटेक्शन स्विच, ओवर-वोल्टेज प्रोटेक्शन, ओवर-टेम्परेचर प्रोटेक्शन |
| डिस्प्ले | डुअल एनालॉग मीटर — केवी वोल्टमीटर + एमए एमीटर, सहज ज्ञान युक्त वास्तविक समय की निगरानी |
| ऑपरेटिंग मोड | फॉल्ट लोकेटिंग (स्टेप वोल्टेज) / डीसी विदस्टैंड (एलईडी मोड इंडिकेटर के साथ वन-की टॉगल) |
| पैकेज आयाम | 64 × 42 × 70 सेमी |
| सकल वजन | 48 किग्रा |
| ब्रांड / मूल | XZH TEST / शीआन, शानक्सी, चीन |
| प्रमाणन | सीई |
XHHD523L में दो पहचान विधियों के लिए डिज़ाइन की गई एक समर्पित रिसीवर इकाई शामिल है:
स्टेप वोल्टेज विधि (ए-फ्रेम)ए-फ्रेम सब-रैक को नियमित अंतराल पर केबल रूट के साथ तैनात किया जाता है। रिसीवर दो ग्राउंड प्रोब के बीच वोल्टेज ग्रेडिएंट को मापता है — ऑपरेटर के फॉल्ट पॉइंट से गुजरने पर सिग्नल आयाम और ध्रुवीयता बदल जाती है, जिससे सतह पर सब-मीटर त्रिज्या के भीतर शीथ दोष का पता चलता है।
रिसीवर क्लैंप विधिउन क्षेत्रों में केबल रूट ट्रेसिंग और शीथ फॉल्ट प्री-लोकेशन के लिए जहां ग्राउंड प्रोब इंसर्शन अव्यावहारिक है (पक्की सतहें, पथरीला इलाका), रिसीवर क्लैंप केबल से इंडक्टिव रूप से जुड़ता है, सिग्नल शक्ति भिन्नताओं का पता लगाता है जो फॉल्ट ज़ोन का संकेत देते हैं।
| रिसीवर नियंत्रण | कार्य |
|---|---|
| माइक्रो-एम्पीयर मीटर | सिग्नल परिमाण और ध्रुवीयता इंगित करता है — सुई विक्षेपण दिशा फॉल्ट पॉइंट के पास या उससे गुजरने की पुष्टि करती है |
| सिग्नल इनपुट | ए-फ्रेम या रिसीवर क्लैंप के लिए कनेक्शन पोर्ट |
| जीरो एडजस्टमेंट | मोड I (कमजोर संकेतों के लिए एम्प्लीफाइड मोड) में संदर्भ बेसलाइन को कैलिब्रेट करता है |
| एडजस्टमेंट नॉब | इनपुट सिग्नल आयाम को नियंत्रित करता है — गहरे दबे हुए केबलों के लिए संवेदनशीलता बढ़ाएं, उथले प्रतिष्ठानों के लिए कम करें |
| मोड स्विच | मोड I: कमजोर सिग्नल वातावरण के लिए एम्प्लीफाइड मोड (ए-फ्रेम + क्लैंप)।मोड II: मजबूत सिग्नल वातावरण के लिए डायरेक्ट मोड (केवल ए-फ्रेम, कोई आंतरिक एम्पलीफायर नहीं)।0: पावर ऑफ |
| घटक | विवरण |
|---|---|

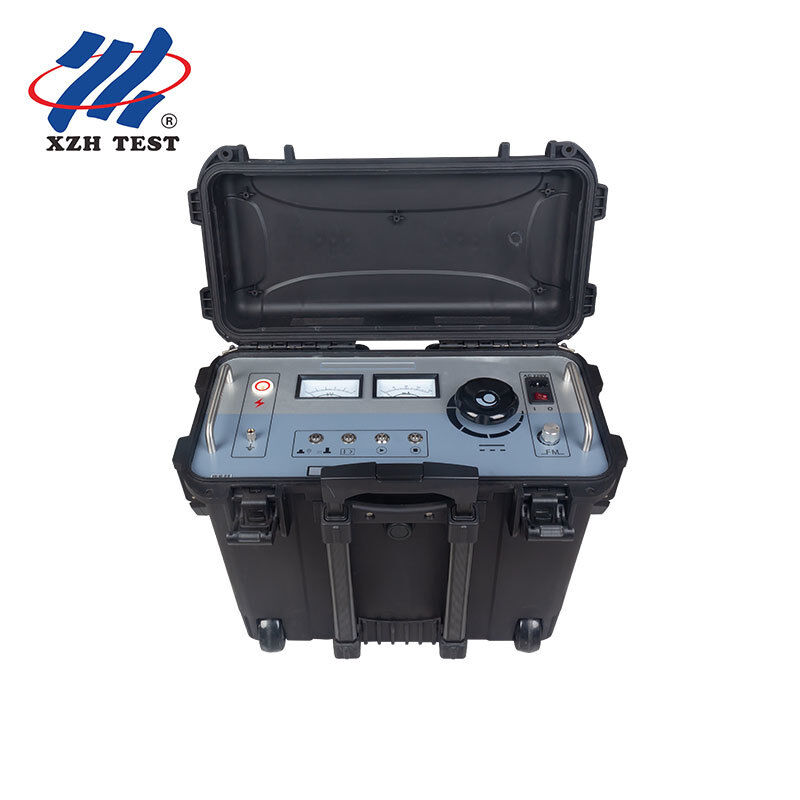

| मुख्य इकाई (शीथ फॉल्ट लोकेटर) | 0-10kV स्क्वायर वेव जनरेटर, डुअल-मोड सेलेक्टर, डुअल मीटर और सुरक्षा प्रणालियों के साथ होस्ट उपकरण |
| हाई-वोल्टेज कनेक्शन केबल | मुख्य इकाई एचवी आउटपुट टर्मिनल को परीक्षण के तहत केबल शीथ से जोड़ता है |
| रिसीवर इकाई | माइक्रो-एम्पीयर मीटर, संवेदनशीलता समायोजन और डुअल मोड (I/II) ऑपरेशन के साथ हैंडहेल्ड रिसीवर |
| ए-फ्रेम सब-रैक | स्टेप वोल्टेज विधि फॉल्ट पिनपॉइंटिंग के लिए — कैलिब्रेटेड स्पेसिंग के साथ दो ग्राउंड प्रोब |
| रिसीवर क्लैंप | पक्की सतहों पर केबल ट्रेसिंग और फॉल्ट ज़ोन प्री-लोकेशन के लिए इंडक्टिव क्लैंप |
| पावर कॉर्ड | AC 220V उपकरण पावर केबल |
| ग्राउंड वायर | उपकरण सुरक्षा अर्थ कनेक्शन |
| स्पेयर फ्यूज | AC इनपुट सर्किट के लिए 8A स्पेयर फ्यूज |
